Caractéristiques techniques du Volvo FH16

Tout ce qu’il faut savoir sur le Volvo FH16, en détails.

Powertrain

Trouvez les caractéristiques techniques de moteurs, transmissions, essieux arrière (y compris les rapports), combinaisons de powertrain et prises mouvements.

D17 - puissance/couple

Diesel​

D17

Norme d’émissions

Euro 6

Nombre de cylindres

6

Cylindrée

17,3 dm³

Course

165 mm

Alésage

149 mm

Rapport de compression

17.3:1

Plage de régimes économique

900 à 1 300 tr/min

Puissance du frein sur échappement

246 kW (2 200 tr/min)

Puissance du frein moteur*

525 kW (2 200 tr/min)

Filtres à huile

2 à passage total, 1 en dérivation

Volume pour vidange d’huile, filtre inclus

42 l



* En option

Conditions préalables en matière de carburant

Carburant sans soufre (EN590, 10 ppm de soufre max.) Biodiesel génération 2 (EN15940, diesel synthétique)

Intervalle entre les vidanges d’huile

Jusqu’à 100 000 km ou une fois par an avec VDS4.5



D17 600 ch (441 kW)





Puissance max. de 1 500 à 1 700 tr/min

600 ch



Couple max. à 900 - 1 400 tr/min

3 000 Nm



D17 700 ch (515 kW)





Puissance max. de 1 600 à 1 700 tr/min

700 ch



Couple max. à 950 - 1 400 tr/min

3 400 Nm



D17 780 ch (574 kW)




Puissance max. de 1 700 tr/min

780 ch



Couple max. à 1 000 - 1 200 tr/min

3 800 Nm




D17 600 ch (441 kW)





Puissance max. de 1 380 à 1 700 tr/min

600 ch



Couple max. à 900 - 1 380 tr/min

3 000 Nm



D17 700 ch (515 kW)





Puissance max. de 1 700 tr/min

700 ch



Couple max. à 938 - 1 400 tr/min

3 400 Nm



D17 780 ch (574 kW)




Puissance max. de 1 700 tr/min

780 ch



Couple max. à 1 008 - 1 400 tr/min

3 800 Nm



I-Shift

Boîte de vitesses automatisée 12 rapports avec médiateur et doubleur de gamme. L’I-Shift peut être équipée d’un ralentisseur compact, d’une prise mouvement, d’une pompe de direction assistée d’urgence et d’un refroidisseur d’huile. Il est également possible de commander l’I-Shift avec des rapports de vitesses lents et ultra-lents, ainsi qu’une marche arrière multi-vitesses.

Caractéristiques techniques

Type

Rapport supérieur

Couple moteur (Nm)

PTR autorisé (t)

ATO3112

Surmultipliée

3150

100

ATO3512

Surmultipliée

3550

100

ATO3812

Surmultipliée

3800

100





Essieu

Rapport

Couple max. (Nm)

Charge max. par essieu/essieu porteur (t)

PTR autorisé (t)

Simple réduction

RSS1370A/B

Solo

Hypoïde

3800

13

70

RTS2370A

Tandem

Hypoïde

3800

23

70

RTS2310

Tandem

Hypoïde

3800

23

100

Réducteurs aux moyeux

RSH1370F

Solo

En spirale

3800

13

70

RTH2610F

Tandem

En spirale

3800

26

100

RTH3210

Tandem

En spirale

3800

32

100

RTH3312

Tandem

En spirale

3800

33

100

RTH3815

Tandem

En spirale

3800

38

100





D17 600 ch

D17 700 ch

D17 780 ch

I-Shift

ATO3112





ATO3512





ATO3812





Essieux à simple réduction

RSS1370A/B

RTS2370A

RTS2310A

Essieux avec réducteurs aux moyeux

RSH1370F

RTH2610F

RTH3210

RTH3312

RTH3815





Couple de sortie

Rapport



EPTT650

650 Nm*

1.26:1



EPTT1000

1 000 Nm*

1.26:1




* Couple de sortie lors de la conduite et à l’arrêt.

Il existe une large gamme de prises mouvements à couple élevé, indépendantes ou non de l’embrayage, permettant d’entraîner toutes sortes d’équipements de carrosserie.

Montage sur le moteur

PTER-DIN : prise mouvement arrière moteur pour l’entraînement direct d’une pompe hydraulique.

PTER1400 : prise mouvement arrière moteur avec connexion de bride pour pompe hydraulique.

PTER100 : prise mouvement arrière moteur avec connexion de bride pour pompe hydraulique.

Prises mouvements dépendantes de l’embrayage

PTR-F : bride de connexion, deux vitesses au choix (rapide ou lente).

PTR-FL/FH : bride de connexion, deux vitesses au choix (rapide ou lente).

PTR-D/PTR-DM/PTR-DH : vitesse lente/intermédiaire/élevée avec branchement DIN pour le branchement direct d’une pompe hydraulique.

PTRD-F : vitesse élevée avec bride de connexion pour arbre de transmission à entraînement direct.

PTRD-D : vitesse élevée avec entraînement double. Branchements DIN avant et arrière pour le branchement direct de pompes hydrauliques.

PTRD-D1 : vitesse élevée avec entraînement double. Bride de connexion à l’arrière et branchement DIN à l’avant.

PTRD-D2 : vitesse élevée, entraînement double à l’arrière et simple à l’avant. Deux brides de connexion à l’arrière et un branchement DIN à l’avant.

Extérieur et intérieur

Découvrez les fiches techniques intégrant les mesures de la cabine, les hauteurs de cabine au-dessus du sol et d’autres caractéristiques.

Il existe trois versions d’habillage extérieur qui répondent à différents besoins

Volvo FH16 with basic exterior trim level

Classique

Calandre et poignées de portière gris foncé. Phares chromés. Pare-soleil, coques de rétroviseurs et pare-chocs gris clair.

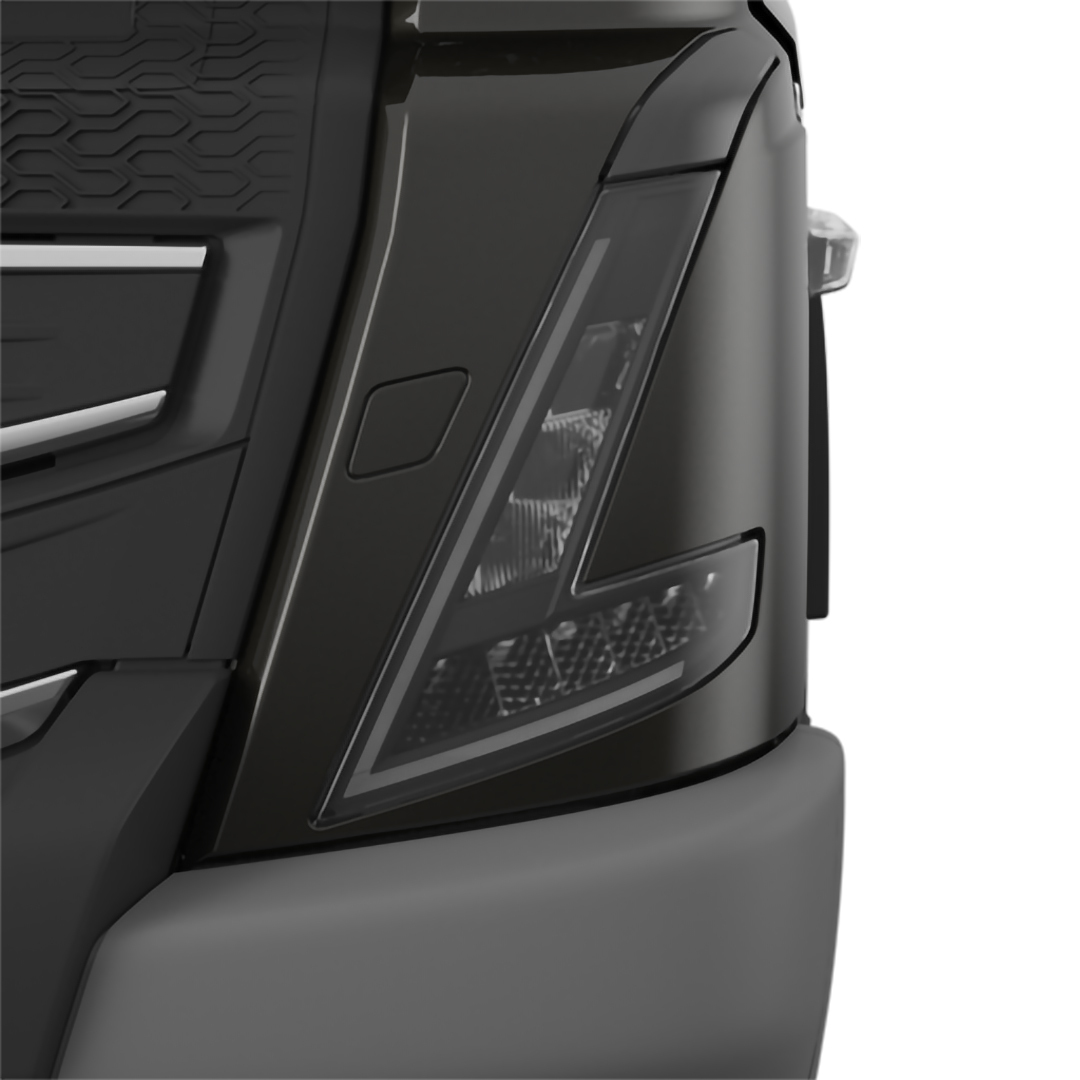

Volvo FH16 with basic with sturdy front, exterior trim level

Classique avec avant robuste

Calandre gris foncé. Coques de rétroviseurs et pare-soleil peints en couleur argentée. Poignées de portière chromées brillantes. Phares noirs. Pare-chocs en acier peint en gris.

Le Volvo FH16 dispose d’un habillage intérieur en cuir unique.

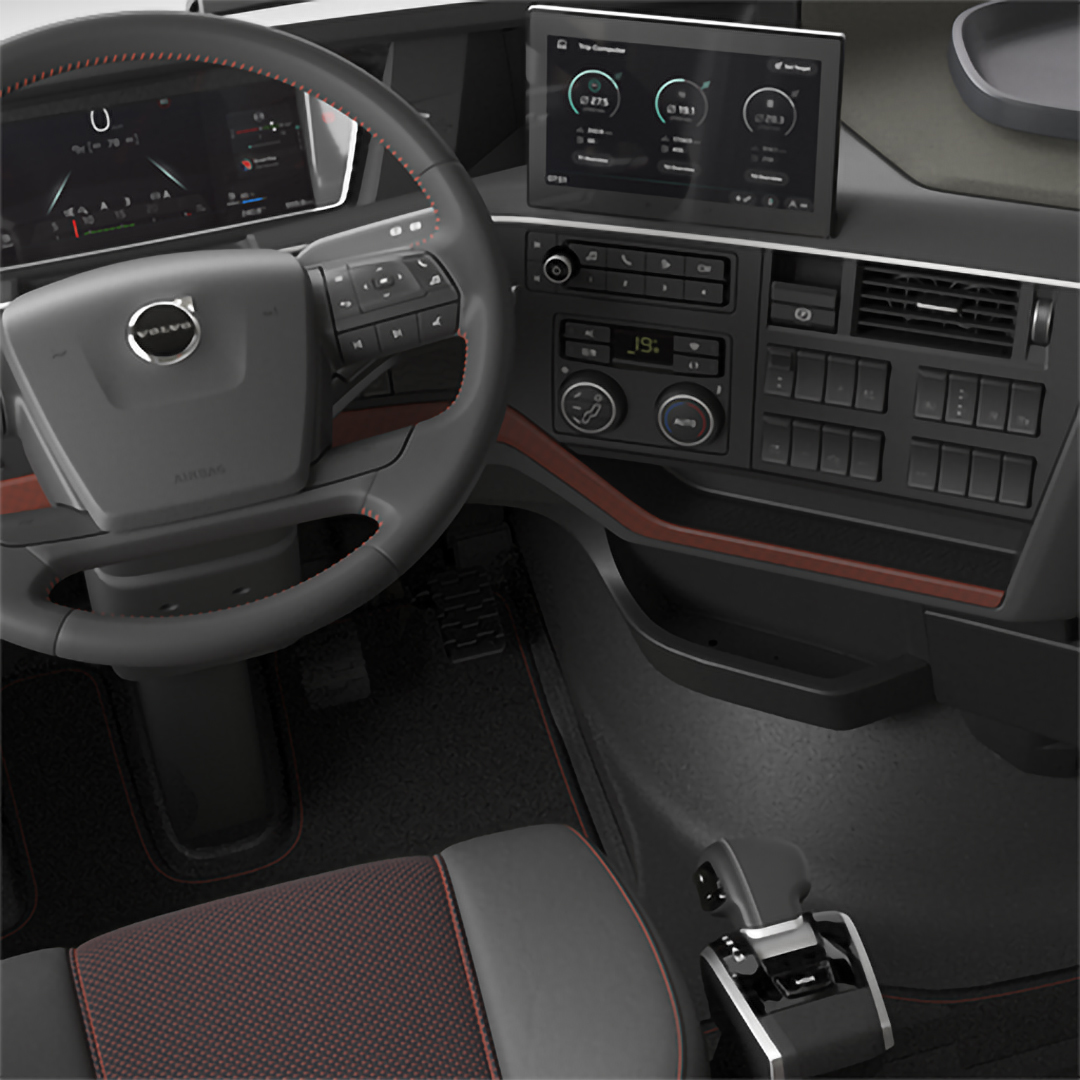

Volvo FH16 with leather trim Volvo FH16, interior trim level

Habillage cuir du Volvo FH16

Habillage intérieur cuir intégrant des matériaux durables comprenant diverses nuances de Corail (orange) et de Corbeau (gris foncé), qui se marient parfaitement avec les différentes parties de l’habillage intérieur.

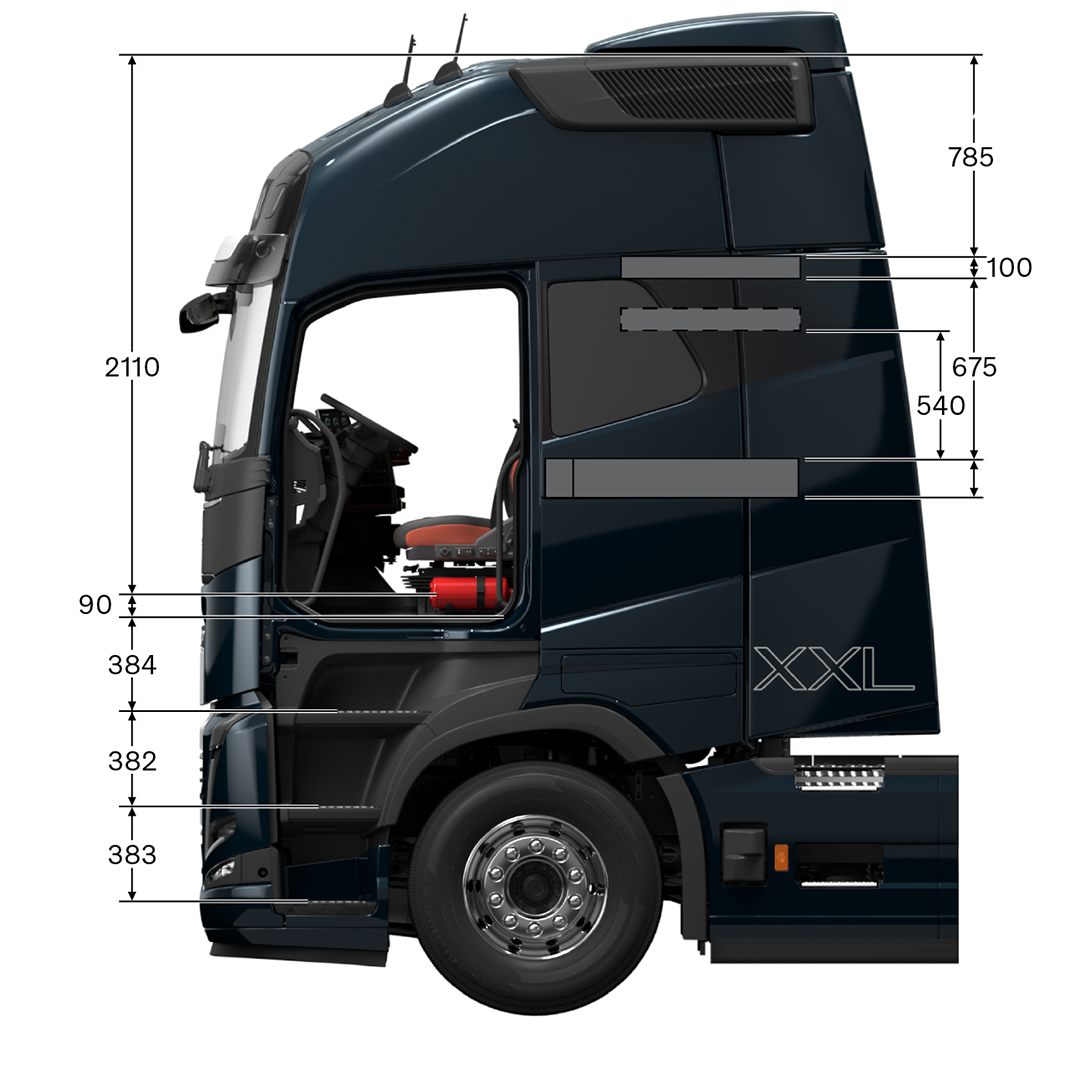

Volvo FH16 globetrotter XXL with measurements, viewed from the side

Globetrotter XXL : confort et espace

La cabine Globetrotter XXL offre également un hébergement sûr et confortable pouvant accueillir jusqu’à deux personnes, mais avec davantage de confort dans une couchette inférieure plus large et plus longue, grâce à une cabine plus grande.

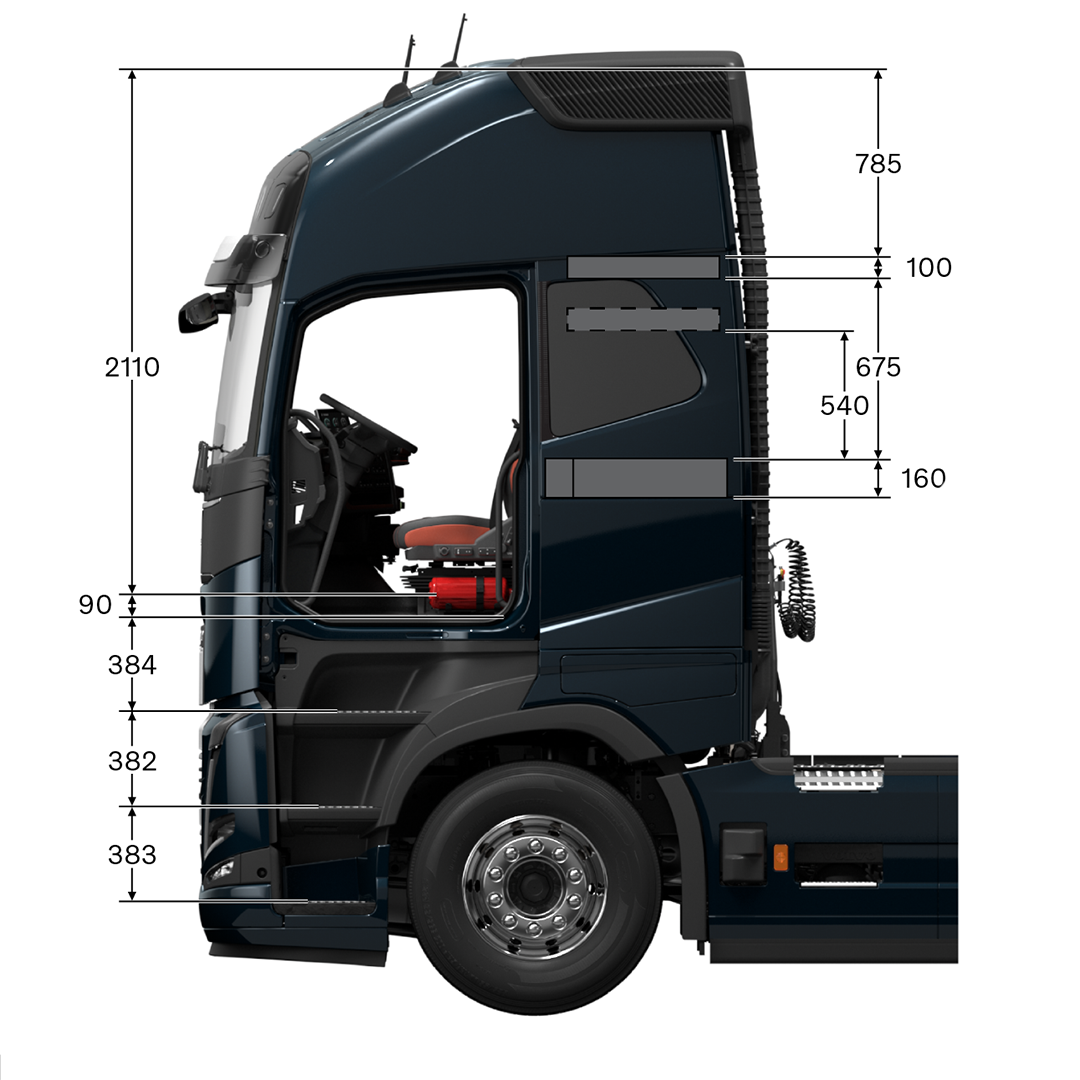

Volvo FH16 globetrotter XL with measurements, viewed from the side

Globetrotter XL : conçue pour le rangement

La cabine Globetrotter XL (CAB-XHSL) offre également un espace sûr et confortable pour la nuit pour une ou deux personnes, mais avec davantage d’espaces de rangement du fait qu’elle soit surélevée. Hauteur intérieure de 220 cm, 211 cm au niveau du tunnel moteur.

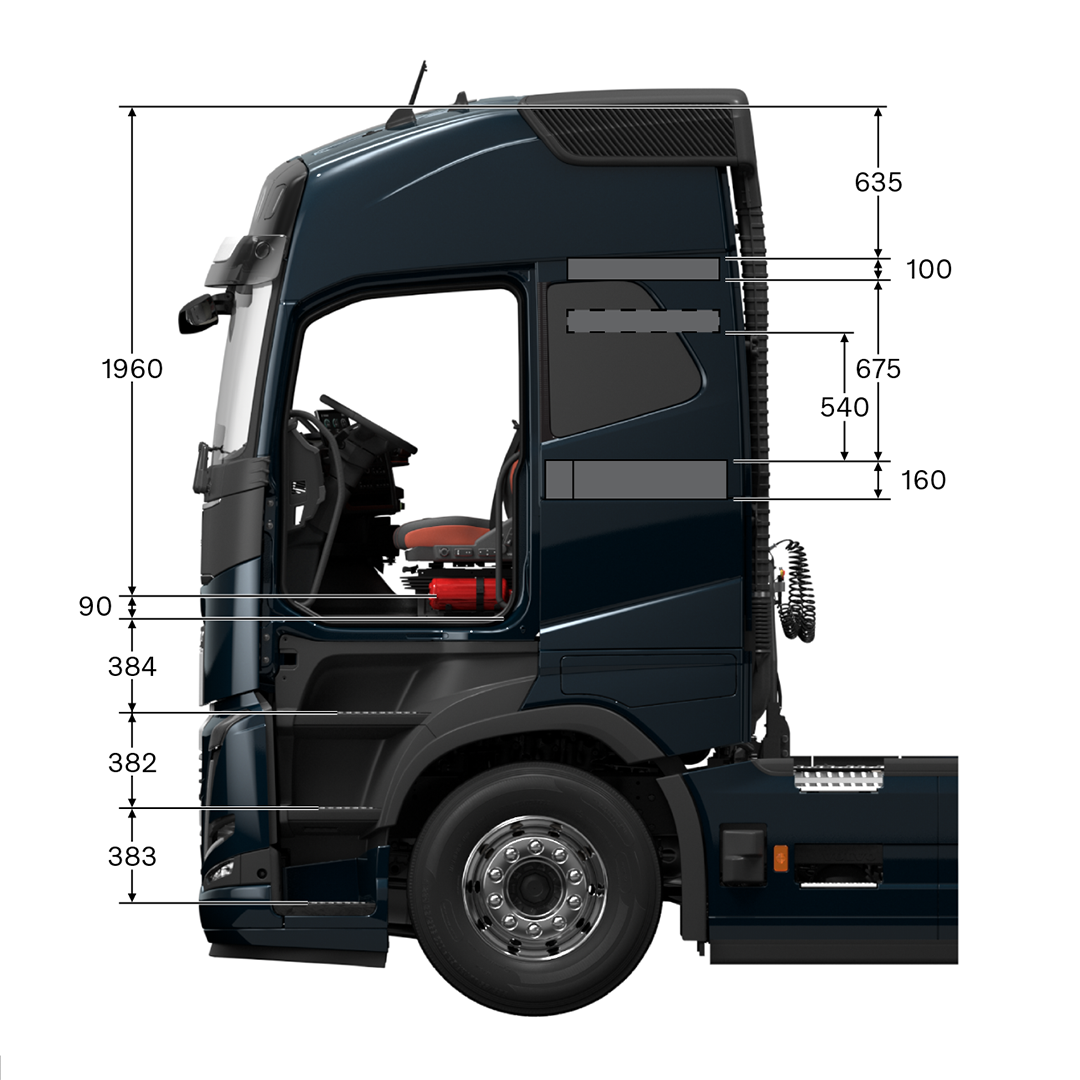

Volvo FH16 globetrotter cab with measurements, viewed from the side

Cabine Globetrotter : pour deux personnes

La cabine Globetrotter (CAB-HSLP) est aménagée de manière confortable pour la nuit pour une ou deux personnes. De par sa structure verticale, la cabine offre en outre de nombreux espaces de rangement supplémentaires. Hauteur intérieure de 205 cm, 196 cm au niveau du tunnel moteur.

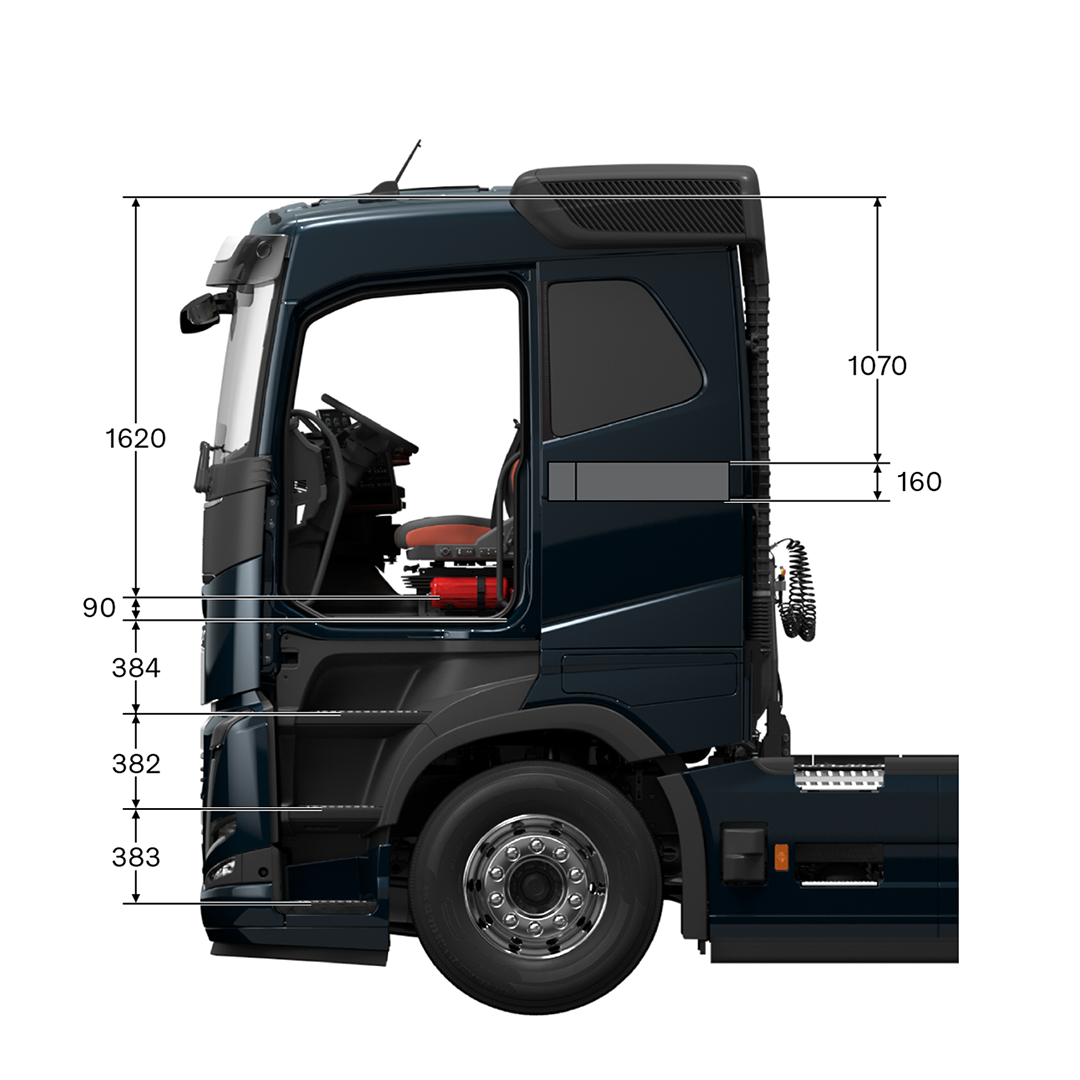

Volvo FH16 sleeper cab with measurements, viewed from the side

Cabine couchette

La cabine couchette (CAB-SLP) offre un aménagement confortable pour la nuit pour une ou deux personnes. Hauteur intérieure de 171 cm, 162 cm au niveau du tunnel moteur.

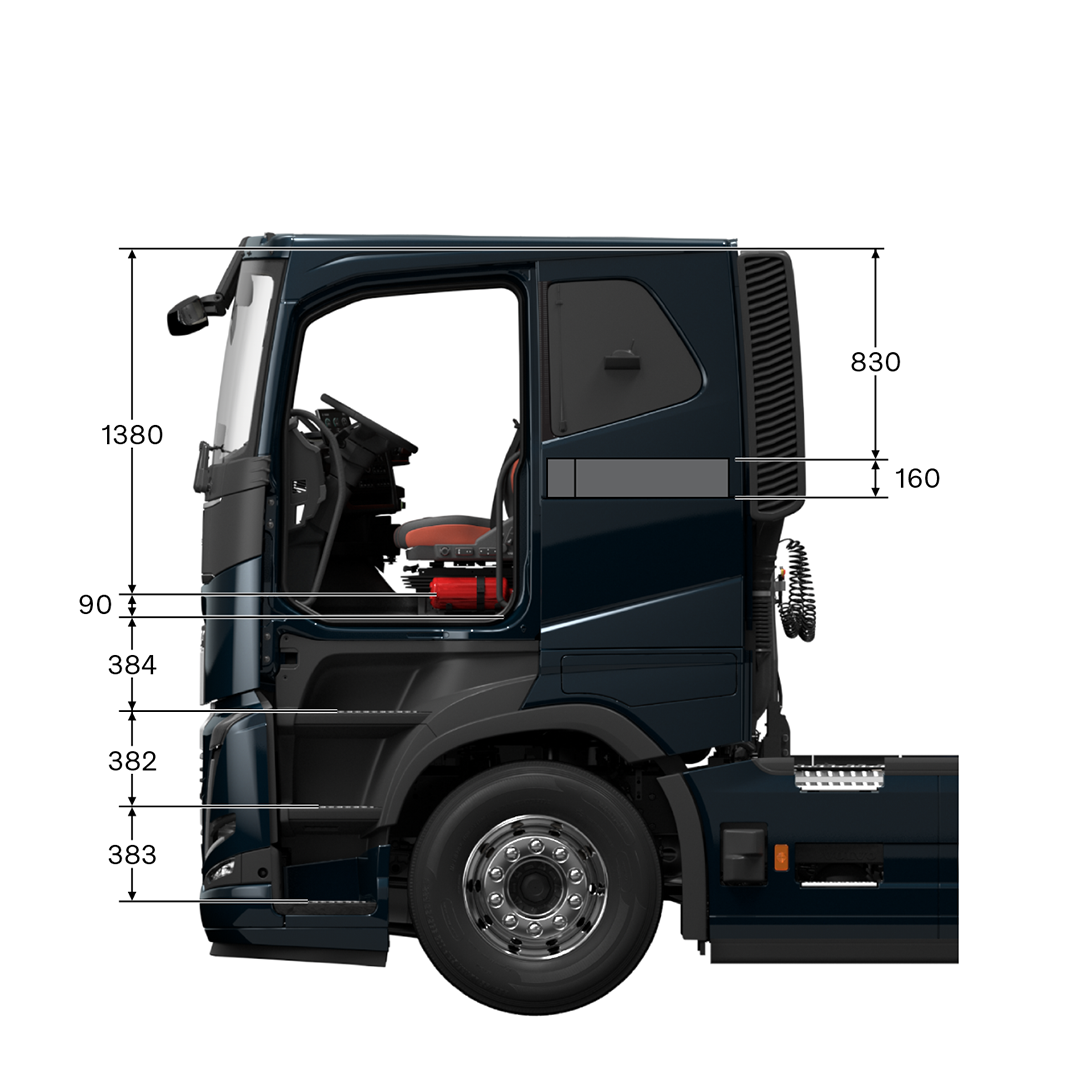

Volvo FH16 low sleeper cab with measurements, viewed from the side

Cabine couchette avec toit abaissé

La cabine couchette (CAB-LSLP) avec toit abaissé et suspension cabine libère un espace de chargement supplémentaire au-dessus de la cabine. Hauteur intérieure de 147 cm, 138 cm au niveau du tunnel moteur.

Tracteur







Hauteur A (mm)

Hauteur B (mm)

Hauteur C (mm)

Hauteur D (mm)

Transmission

Hauteur de châssis

Suspension

Pneus

CAB-SLP

CAB-HSLP

CAB-XHSL

CAB-LSLP

4x2

Élevée

À lames/Pneumatique

315/80-R22.5

3430

3800

3950

3225

4x2

Élevée

À lames/Pneumatique

315/80-R22.5

3440

3810

3960



4x2

Moyenne

À lames/Pneumatique

315/80-R22.5

3350

3720

3870

3145

4x2

Faible

Pneumatique/Pneumatique

315/80-R22.5

3230

3600

3750

3025

4x2

Faible

Pneumatique/Pneumatique

315/80-R22.5

3250

3620

3770

3045

6x2

Moyenne

À lames/Pneumatique

315/80-R22.5

3350

3720

3870

3145



Porteur







Hauteur A (mm)

Hauteur B (mm)

Hauteur C (mm)

Hauteur D (mm)

Transmission

Hauteur de châssis

Suspension

Pneus

CAB-SLP

CAB-HSLP

CAB-XHSL

CAB-LSLP

6x2

Élevée

Pneumatique/Pneumatique

315/80-R22.5

3410

3780

3930

3205

6x2

Moyenne

Pneumatique/Pneumatique

315/80-R22.5

3330

3700

3850



6x2

Faible

Pneumatique/Pneumatique

315/80-R22.5

3230

3600

3750

3025

6×4

Élevée

À lames/À lames

315/80-R22.5

3460

3830

3980

3255

6×4

Élevée

À lames/À lames

315/80-R22.5

3450

3820

3970

3245

6×4

Élevée

À lames/À lames

315/80-R22.5

3480

3850

4000

3275

10×4

Élevée

À lames/À lames

315/80-R22.5

3480

3850

4000

3275



 *Hauteurs approx.

Suspension cabine à quatre points

Choisissez entre une suspension à ressorts avec amortisseurs, ressorts hélicoïdaux à l’avant et suspension pneumatique à l’arrière ou une suspension pneumatique intégrale.



Prises d’air

Situées sur le côté gauche du véhicule, en version haute ou basse selon vos missions de transport. Une prise d’air frontale est également disponible.



Couleurs

Choisissez la vôtre et ayez fière allure. Environ 650 coloris disponibles.



Revêtement

Textile noir, cuir ou cuir bicolore. Certains habillages de siège (à l’exception du textile) peuvent être équipés d’une fonction de ventilation.



Siège du conducteur

Choisissez entre Dynamique et Progressif. Chaque spécification est disponible avec un revêtement en option. La flexibilité est source de liberté - la marge de réglage horizontale du siège est de 240 mm et la marge verticale de 100 mm. Le siège du conducteur est équipé en série d’un appuie-tête, d’un dossier réglable et inclinable, d’un réglage horizontal et vertical, d’un support lombaire réglable et d’un réglage de l’inclinaison du siège.



Siège passager

Deux niveaux différents disponibles : Standard et Confort. Ces deux niveaux sont disponibles avec un revêtement en option. Les sièges passager sont équipés d’un appuie-tête de série. Un siège passager pivotant est également disponible.



Couchettes

Conçues pour assurer un sommeil réparateur. Dimensions de couchette : 74×200 cm avec section médiane de 81,5 cm de large ou 74×200 cm extractible jusqu’à 88×200 cm avec section médiane de 95,5 cm de large. La couchette de la cabine Globetrotter XXL mesure 213 cm de long. La largeur à la tête, à la section médiane et aux pieds est respectivement de 99/106,5/91 cm. Équipez votre cabine d’un matelas en mousse ou d’un matelas de 16 cm d’épaisseur avec ressorts ensachés pour un confort exceptionnel. Trois niveaux de fermeté sont disponibles : souple, semi-ferme et ferme. Nous proposons également deux options de matelas de protection : améliorent le confort de couchage et permettent un entretien rapide. Également disponibles : modèle inclinable avec dossier réglable et couchette supérieure Confort (dimensions : 60×190 cm ou 70×190 cm).





Rangement intérieur

La cabine contient un rangement avant avec quatre emplacements DIN et deux grands espaces de rangement avec stores déroulants côtés conducteur et passager. Le panneau arrière est équipé d’une tablette arrière supérieure légère très bien éclairée. Deux tiroirs d’un volume total de 130 litres se trouvent sous la couchette. Il y a également deux petits espaces de rangement sous le matelas, au pied (10 litres) et à la tête (15 litres) de la couchette, ainsi qu’un espace de rangement au pied de la couchette pouvant accueillir une bouteille en plastique.



Rangement extérieur

Grands espaces de rangement des deux côtés de la cabine, pouvant être ouverts depuis l’intérieur ou l’extérieur. Un espace de rangement supplémentaire non chauffé de 30 litres est disponible sous la cabine, des deux côtés.



Toit panoramique/toit ouvrant

Chaque cabine est équipée d’un toit panoramique fixe ou d’un toit ouvrant en option (ouverture sur 50 mm). Il peut également servir de sortie d’urgence. Le toit ouvrant peut être à commande manuelle ou électrique.



Volant de direction

Deux diamètres disponibles (450 mm ou 500 mm) en fonction des caractéristiques techniques du camion. Le volant de direction peut être réglé en hauteur sur 90 mm ; sa plage de réglage de l’inclinaison est de 28°. Le volant et la colonne de direction peuvent être réglés en position verticale entre -5° et +15°, pour un meilleur confort du conducteur. Les commandes au volant permettent une utilisation sûre et confortable du régulateur de vitesse, de l’avertisseur, du téléphone, ainsi que des menus du tableau de bord et de l’écran secondaire.



Climatisation

Trois systèmes climatiques alternatifs vous permettent de contrôler la température. Ventilation et chauffage classique via le système de refroidissement moteur. Climatisation à commande manuelle (MCC). Climatisation à commande automatique (ECC/ECC2). Également disponible avec des capteurs d’ensoleillement, de brouillard et de qualité de l’air Complétée par un chauffage de stationnement pour le moteur et la cabine et le système I-ParkCool, un refroidisseur de stationnement pour la cabine.



I-ParkCool

Il n’est pas nécessaire de faire tourner le moteur pour bénéficier de la climatisation en cabine. I-Park Cool permet de commander la température dans la cabine lorsque le véhicule est à l’arrêt. Le système interagit avec le chauffage de stationnement pour maintenir une température agréable. Une fonctionnalité pratique, par exemple lorsque la température chute brusquement et considérablement la nuit. Par ailleurs, le système est silencieux. Il génère environ 20 dB de moins que les systèmes concurrents sur le marché, ce qui réduit la pollution sonore et améliore la qualité du sommeil. Le système est totalement intégré au système de ventilation classique du véhicule, et l’air chaud ou froid est ventilé via les bouches d’aération standard pour une température uniforme. L’aérodynamisme de la cabine et la garde au toit à l’intérieur de la cabine ne sont pas affectés par le système. À l’exception du chauffe-habitacle (PH-CAB).

Châssis

Découvrez toutes les caractéristiques techniques, notamment les hauteurs de châssis, la charge sur l’essieu avant max., la suspension arrière, les tracteurs, les fonctionnalités du châssis et les freins.

Faible

environ 850 mm

Moyenne

environ 900 mm

Élevée

environ 1 000 mm

X-High

environ 1 200 mm





Pneumatique

À lames

Faible

8

-

Moyenne

10/20*

9

Élevée

10/20*

10/20*

X-High

-

10/20*



* Avec doubles essieux avant

Type

Essieux

Suspension

Charge par essieu/tandem

Réducteur

Essieux traînés/poussés

Solo

RAD-L90

4x2

À lames multiples/paraboliques

13 t

Simple/au moyeu



RAD-GR

4x2

Pneumatique

11,5/13 t

Simple/au moyeu



RAD-G2

4x2

Pneumatique (pour véhicules de chantier)

13 t

Au moyeu



RAD-G4

4x2

Pneumatique

12 t

Simple



Tandem

RADT-GR

6x2

Pneumatique

19/20,5/22,5/23 t

Simple/au moyeu

Essieu traîné (fixe/directeur/auto-vireur)

RAPD-GR

6x2

Pneumatique

16/19/22 t

Simple/au moyeu

Essieu poussé (fixe/directeur)

RADD-G2

6×4/8x4

Pneumatique (pour véhicules de chantier)21/23/26 tSimple/au moyeu

RADD-BR

6×4/8x4

Parabolique20/21 tSimple/au moyeu

RADD-TR1

6×4/8x4

À lames classiques/paraboliques23/26 tSimple/au moyeu

RADD-TR2

6×4/8x4

À lames classiques26/32 tAu moyeu

RADD-TR3

8×4

À lames classiques38 tAu moyeu

RADD-GR

6×4/8×4

Pneumatique21/23/26 tSimple/au moyeu

RAPDT-GR

8×2

Pneumatique27/30/30,5/31,5/32 tSimple/au moyeuEssieu traîné (directeur), essieu poussé (fixe/directeur)

RAPDT-GR

8×4/10×4

Pneumatique27/33/36 tSimple/au moyeuEssieu traîné (directeur)

RAPDT-GR

8×4

Pneumatique27/30,5/32/35 tSimple/au moyeuEssieu poussé (directeur)

RADDT-G2

8×4/10×4

Pneumatique (pour véhicules de chantier)27/33/36 tSimple/au moyeuEssieu traîné (directeur)


Différentes traverses de remorquage sont proposées en fixation centrée sur longerons, basse et fixation sous châssis pour remorque à essieux centraux. Les traverses de remorquage présentent des intervalles de fixation de 25 mm.

Réservoirs de carburant

Réservoirs en aluminium ou en acier d’une capacité comprise entre 150 et 900 litres. Le volume de carburant maximum est de 1 510 litres pour un tracteur 4×2.

Réservoirs d’AdBlue

Capacité : de 32 à 112 litres. La pompe d’AdBlue est intégrée au module réservoir d’AdBlue. Plastique.

Freins

Le système de freinage à commande électronique (EBS) offre plus de réactivité, de performances et de sensations de freinage tout en donnant accès à un grand nombre de fonctionnalités pratiques. Désormais, le système EBS est disponible pour les freins à disques et les freins à tambour de type came en Z (gamme sélectionnée de configurations d’essieux et de hauteurs de châssis). Améliorez votre système de freinage en ajoutant le module EBS Medium ou toute autre option supplémentaire.



Indicateur d’état EBS

Surveillance de l’état de l’EBS via le système électronique du véhicule TEA2+ et Volvo Tech Tool.



Auto Hold

Freinez jusqu’à l’arrêt complet du camion et la fonctionnalité Auto Hold maintient la dernière pression de freinage appliquée pour que le camion reste en position jusqu’à ce que le conducteur appuie sur l’accélérateur.



Analyse de l’usure des garnitures

Avertissement relatif aux garnitures de freins : calcule, en kilomètres, la durée de vie restante des garnitures de freins actuelles (uniquement pour les freins à disques).



Relâchement automatique du frein de stationnement

Le frein de stationnement est relâché lorsque le conducteur appuie sur la pédale d’accélérateur et que la boîte de vitesses n’est pas au point mort (uniquement sur la boîte I-Shift).





Options supplémentaires :

Outre les modules de programmation, les options suivantes sont disponibles :


Freinage de maintien

Permet au conducteur d’actionner un freinage par pulsations au niveau de la remorque. Le frein est alors automatiquement activé et le risque de mise en portefeuille est minimisé.



Système de régulation électronique du comportement dynamique (ESP)

Ce système applique les freins individuellement sur chaque roue, stabilisant ainsi l’ensemble tracteur-remorque et réduisant les risques de mise en portefeuille, de retournement et de mouvements incontrôlés de la remorque. L’ESP est conforme à la législation relative au contrôle électronique de la stabilité. Il est disponible pour les véhicules à 2, 3, 4 et 5 essieux.



Feux stop d’urgence

Lors d’un freinage d’urgence à plus de 50 km/h, les feux stop clignotent quatre fois par seconde.



Ralentisseur hydraulique

Ralentisseur compact monté sur la boîte de vitesses avec une puissance maximale de 680 kW.



Système d’abaissement automatique en fonction de la vitesse

Ce système abaisse automatiquement la suspension pneumatique du véhicule au-dessus d’une certaine vitesse dans le but de limiter la résistance à l’air.

Volvo Dynamic Steering

Un système de direction actif avec assistance de couple. Permet une force directionnelle plus importante à faible vitesse, réduit les à-coups et maintient le volant de direction en position droite lors du freinage sur des surfaces à l’adhérence hétérogène. Le volant de direction revient automatiquement en position de point mort aussi bien en marche avant qu’en marche arrière. Le Volvo Dynamic Steering est désormais disponible pour toutes les configurations d’essieu, y compris sur les camions avec essieux AV doubles. Il est également disponible avec la suspension avant indépendante.

Essieux poussés

Disponibles en configuration fixe ou directeur, ils peuvent équiper aussi bien les tracteurs que les porteurs. Charge par essieu : 4,5, 7,5 ou 9 tonnes.


Essieux traînés

Disponibles en plusieurs configurations : fixes avec roues simples ou jumelées, auto-vireurs ou directeurs. Charge par essieu : 7,5, 9,5 ou 10 tonnes.

Tandem Axle Lift

Permet également de désenclencher et de relever l’essieu moteur le plus à l’arrière, réduisant ainsi la consommation de carburant et le rayon de braquage. En appuyant sur un bouton du tableau de bord, le conducteur peut lever l’essieu quand le camion est déchargé. Lorsque le camion est chargé, l’essieu s’abaisse de lui-même et se réenclenche. Tandem Axle Lift est disponible sur les configurations de suspension pneumatique 6×4 et 8×4 (avec essieu tandem) équipées de freins à disques.

Fiches techniques

Données - Toutes les informations dont vous avez besoin. Téléchargez les fiches techniques du Volvo FH16 au format PDF à partir des liens suivants.

Les fonctionnalités illustrées peuvent ne pas être intégrées ou disponibles sur toutes les versions d’équipement et les options de powertrain.

Des questions ?

Votre concessionnaire Volvo Trucks a les réponses. Passez chez votre concessionnaire, appelez-le ou sollicitez une visite chez vous.
